Luận án Nghiên cứu ảnh hưởng của sự biến đổi bề mặt một số khoáng chất đến tương tác pha và tính chất cơ lý của vật liệu tổ hợp trên cơ sở nhựa nền polypropylen

H không bị loại bỏ bởi MAS
chậm và trung bình mà không cần áp dụng các xung nối tiếp phức tạp [61]. Do đó,
phổ được ghi lại dưới điều kiện chậm là rất khó để phân tích và chúng thường
không chứa thông tin cấu trúc sâu sắc.
Do những tiến bộ gần đây trong việc sản xuất và giảm kích thước roto, các
mẫu trạng thái rắn có thể được quay rất nhanh. Chế độ “rất nhanh” (VF) lớn hơn 50
kHz có thể đạt được bằng cách sử dụng các roto 1,3 mm (hình 1.15) có sẵn thương
mại. Cũng cần lưu ý rằng phổ 1H ss-NMR được ghi lại trong các trục roto 0,7 mm
với tốc độ quay 110 kHz cũng đã được báo cáo [62]. Tần số này vượt quá độ bền
34
của cặp đôi lưỡng cực 1H đồng nhân và do đó dự kiến sẽ thiết lập một chế độ mới
cho động lực học spin. Trong rất nhiều trường hợp, phổ 1H NMR được ghi dưới
điều kiện VF MAS cho thấy độ phân giải phù hợp và vị trí của các proton có thể
được xác định.

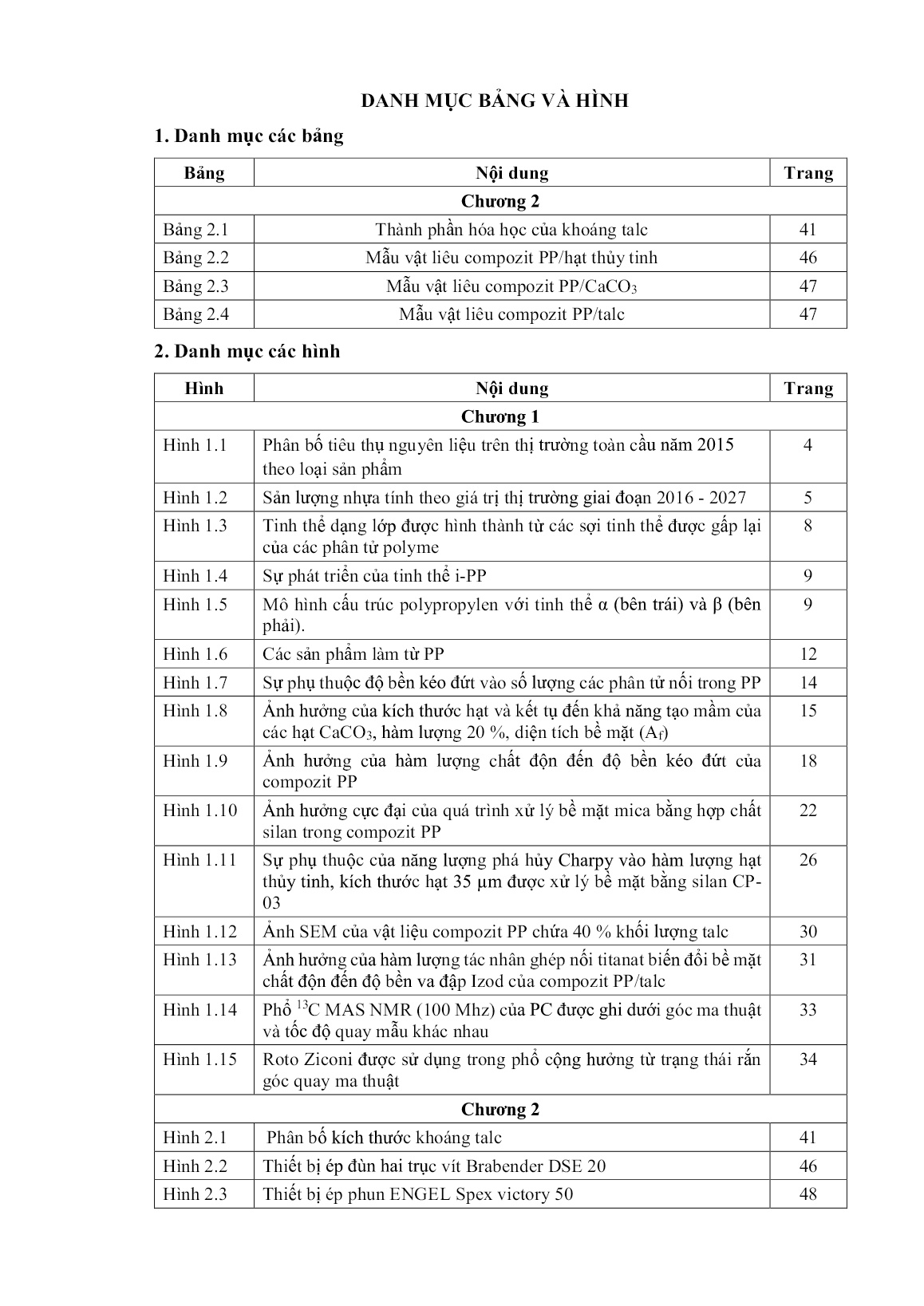

Hình 1.15. Roto Ziconi được sử dụng trong phổ cộng hưởng từ trạng thái rắn góc
quay ma thuật
Vấn đề chung và lớn nhất của phổ NMR là độ nhạy thấp trong quá trình đo.
Vấn đề này đặc biệt gây ra những khó khăn khi xác định các spin hiếm gặp. Đối với
nhóm này thuộc 13C, 15N và 29Si, thường là các đơn vị để xây dựng nên các polyme.
Mức độ phổ biến tự nhiên của 13C là 1,1%, 15N là 0,37% trong khi 29Si là 4,7%. Để
khắc phục được vấn đề độ nhạy, phổ ss-NMR của các spin hiếm gặp thường có
được khi sử dụng phân cực chéo (cross polarization - CP) nối tiếp.
Kỹ thuật này được sử dụng để chuyển từ hóa từ 1H sang hạt nhân X (13C, 15N
hay 29Si). Do sự kích thích của 1H độ nhạy cao và quan sát hạt nhân X, sự gia tăng
S/N được kỳ vọng, tương ứng với γe/γd (trong đó γe và γd là tỷ lệ từ của hạt nhân
kích thích và hạt nhân xác định, ví dụ như 4 cho 13C, 10 cho 15N và 5 cho 29Si.
Trong các trường hợp thực tế, hệ số này luôn nhỏ hơn. Một lợi ích khác của thí
nghiệm CP là khả năng giảm độ trễ do tính chất linh động của hạt nhân 1H (so với
35
13C, 15N và 29Si). Cần nhấn mạnh rằng dưới góc quay ma thuật, hiệu quả của phân
cực chéo phụ thuộc mạnh vào tốc độ quay mẫu. Hiện tượng này đặc biệt quan trọng
đối với các phép đo theo điều kiện Fast và VF MAS. Về mặt lý thuyết, sự phân cực
chéo theo MAS có thể xảy ra thông qua hai cơ chế : một liên quan đến phần lượng
tử zero của cặp lưỡng cực hạch nhân, trong khi đó cơ chế còn lại dựa vào phần
lượng tử kép của tương tác tương tự.
Phân cực chéo CP lượng tử zero có được khi υ1H – υ1X = nωr (trong đó υ1H và
υ1X là năng lượng sóng vô tuyến cho hạt nhân H và X và nωr là một bội số của tốc
độ quay mẫu) và làm tăng các đỉnh pic với cường độ dương. Phân cực chéo lượng
tử kép , được cho là thuận lợi với VF MAS, có được khi υ1H + υ1X = nωr và làm
tăng các đỉnh với cường độ âm.
1.4.2. Ứng dụng ss-NMR phân tích cấu trúc polypropylen
Để thăm dò cấu trúc và tính linh động của các chuỗi isotactic polypropylen ở
cấp độ phân tử, phổ cộng hưởng từ hạt nhân trạng thái rắn là một trong những
phương pháp thực nghiệm hiệu quả nhất. Điều này có được là do những thay đổi
trong cấu trúc tinh thể của PP có tác động đáng kể đến các tần số cộng hưởng từ.
 Tuy nhiên, khi áp dụng kỹ thuật phổ ss-NMR cho polypropylen, nó đã thể
hiện là một hệ thống hết sức phức tạp. Isotactic polypropylen được biết đến là một
vật liệu đa hình được cho là do sự biến đổi cách sắp xếp các chuỗi polyme. Có tất cả
tổng cộng sáu pha tinh thể khác nhau đã được xác định cho đến nay và các giai đoạn
khác nhau có một tác động đáng kể đến tần số cộng hưởng NMR. Mặc dù sự xuất
hiện của dạng đặc biệt như các pha γ và pha δ và gần đây là pha ε [63, 64], có thể
được bỏ qua trong các mẫu PP thông thường, việc giải thích phổ ss-NMR đơn giản
cũng trở nên rất phức tạp bởi sự cùng tồn tại của hai cân bằng nhiệt động học dạng
đơn tà α1 và α2 và hai pha vô định hình riêng biệt. Bên cạnh pha vô định hình có
chứa các phân tử với cách sắp xếp ngẫu nhiên (r. c), một thành phần không kết tinh
khác thông qua cấu hình 31-trôn ốc đã được xác định [65]. Do đó, ở nhiệt độ phòng,
các thành phần tinh thể và không tinh thể của PP có các tín hiệu rộng và chồng chất
lên nhau và việc phân tích các tín hiệu này cực kỳ phức tạp ngay cả khi sử dụng
phân tách/tương quan hai chiều tiên tiến. Việc phân tích đặc biệt khó khăn hơn nữa
nếu hàm lượng các thành phần đóng vai trò quyết định thay đổi tính chất polyme
36
thấp hơn đáng kể so với chất nền chưa được biến đổi do sự chênh lệch hàm lượng
này ngăn cản việc sử dụng phân tích dạng đường chuẩn. Do đó, các quy trình đặc
biệt phải được sử dụng để mô tả sự khác biệt tinh vi giữa các phần vô định hình và
phần tinh thể bị rối loạn ở vùng tương tác pha giữa chất độn – chất nền [66, 67].
Khi ứng dụng phương pháp ss-NMR cho vật liệu compozit trên cơ sở PP gia
cường bởi sợi xơ dừa có sử dụng copolyme ghép PP-g-MA, nhóm nghiên cứu
Marina H. Ishizaki và cộng sự [68] đã nhận thấy sự tăng cường tín hiệu cộng hưởng
từ ở trường thấp. Điều này cho thấy sự gia tăng mức độ cứng nhắc cấu trúc đại phân
tử trong trương hợp tương tác pha mạnh.
Nhóm nghiên cứu của tác giả Jiri Brus và cộng sự [69] đã ứng dụng phương
pháp ss-NMR để nghiên cứu sâu sự thay đổi cấu trúc tinh thể của polypropylen.
Mục đích của nghiên cứu là làm rõ ảnh hưởng của tính linh động phân tử trong pha
vô định hình là nguồn gốc cho độ bền dai của tinh thể β-polypropylen. Nhóm tác
giả đã sử dụng các tác nhân tạo mầm để làm giầu tinh thể β-polypropylen. Phân tích
phổ nhiễu xạ tia X góc rộng cho thấy tỷ lệ tinh thể β trong pha tinh thể tăng từ hệ số
K = 0,1 lên đến hệ số K = 0,89. Điều này dẫn tới sự tăng cường đáng kể độ bền phá
hủy va đập của vật liệu. Các kết quả phổ ss-NMR cho thấy rằng pha vô định hình
trong các hệ PP giầu tinh thể α có độ linh động thấp hơn so với pha vô định hình
của hệ PP giầu tinh thể β. Những khác biệt này chính là nguyên nhân trong sự khác
biệt độ bền dai trong vật liệu.
Với hệ vật liệu PP gia cường các chất độn dạng hạt kích thước micron, việc
áp dụng phương pháp phổ cộng hưởng từ hạt nhân trạng thái rắn gặp nhiều khó
khăn do diện tích tương tác pha thấp hơn nhiều so với trong trường hợp vật liệu gia
cường các hạt nano. Bên cạnh đó, việc không tạo được các tương tác pha đủ lớn gây
khó khăn trong quá trình phân tích các dữ liệu phổ thực nghiệm.
Sử dụng phân tích đa biến là một công cụ có tiềm năng lớn trong việc thực
hiện các phân tích dữ liệu thực nghiệm. Những cải tiến đáng kể đã được thực hiện
trong việc áp dụng phân tích đa biến đến các hợp chất tự nhiên phức tạp [68-69],
những chất mà có rất nhiều các dữ liệu phổ NMR khác nhau. Tuy nhiên, có rất ít sự
quan tâm dành cho việc phân tích đa phân tử của phổ ss-NMR của các chất rắn vô
định hình hoặc bị rối loạn, có thể coi là một giới hạn cực đoan do khoảng tần số là
quá nhiều với các tín hiệu mà chỉ có một tín hiệu bao phủ được xác định. Do đó,
một trong những mục tiêu của luận án là áp dụng thành công phân tích nhân tố phổ
13C MAS ss-NMR trên hệ vật liệu PP, từ đó bước đầu tìm hiểu mối liên quan giữa
các dữ liệu phổ ở cấp độ phân tử và các tính chất cơ lý của vật liệu.
37
1.5. Những nghiên cứu ở trong nước
Các nghiên cứu cơ bản ở trong nước về vật liệu compozit nhựa nhiệt dẻo nói
chung và polypropylen nói riêng với các chất độn gia cường khác nhau mới chỉ thấy
tập trung ở một số nhóm nghiên cứu như nhóm nghiên cứu của GS. Thái Hoàng ở
Viện kĩ thuật nhiệt đới, nhóm nghiên cứu của GS. Trần Vĩnh Diệu, GS. Bùi Chương
ở Đại học Bách Khoa Hà Nội hay nhóm nghiên cứu của PGS. Ngô Kế Thế ở Viện
Khoa học vật liệu.
Trong nghiên cứu tính chất cơ và cấu trúc hình thái của vật liệu compozit của
Polypropylen và các hạt nano titandioxit hay nano BaSO4, nhóm nghiên cứu của
GS. Thái Hoàng [70, 71], Viện Kỹ thuật nhiệt đới, Viện Hàn lâm KH&CN Việt
Nam đã sử dụng hợp chất silan để xử lý bề mặt của các hạt nano. Quá trình biến đổi
bề mặt này đã làm cho tính chất cơ của vật liệu compozit được cải thiện đáng kể so
với trường hợp các hạt nano không được xử lý bề mặt. Độ bền kéo đứt và mô đun
đàn hồi của vật liệu compozit của PP và các hạt nano tiandioxit biến đổi bề mặt lần
lượt là 42 MPa và 979 MPa ở 2% nồng độ các hạt nano tương ứng. Xác định mô
đun tích lũy (G’) cũng như khả năng tương tác pha của vật liệu qua phân tích nhiễu
xạ tia X và FE-SEM cho biết vật liệu chứa các hạt nano tiandioxit được biến đổi có
tính chất cao hơn và khả năng tương tác pha tốt hơn so với trường hợp các hạt nano
không được biến đổi.
Trong một nghiên cứu khác, nhóm nghiên cứu của GS. Thái Hoàng đã trộn
hợp ở trạng thái nóng cháy polypropylen với các hạt tro bay đươc xử lý bề mặt bằng
hợp chất Vinyl silan [72]. Ảnh hưởng của hàm lượng tro bay đến các đặc trưng về
độ nhớt, tính chất cơ và hình thái vật liệu đã được xác định. Các kết quả có được
cho biết rằng độ nhớt của hỗn hợp giảm xuống khi tăng hàm lượng tro bay. Độ bền
kéo đứt và độ giãn dài khi đứt của vật liệu với các hàm lượng tro bay chưa được xử
lý bề mặt khác nhau là thấp hơn so với PP ban đầu. Sau khi biến đổi bề mặt tro bay
với hợp chất vinyl silan, vật liệu compozit PP/tro bay thể hiện độ bền kéo đứt và độ
giãn dài khi đứt cao hơn trong khi độ nhớt của hỗn hợp thấp hơn.
Tác giả Đoàn thị Thu Loan đến từ trường Địa học Bách Khoa Đà Nẵng đã
nghiên cứu cải thiện tính năng của vật liệu compozit polypropylen gia cường sợi
đay bằng phương pháp biến tính nhựa nền. Trong nghiên cứu này, ảnh hưởng của
38
các tác nhân tương hợp copolyme ghép của polypropylen với anhydrit maleic
(MAHgPP) đến tính chất của compozit đã được khảo sát. Kết quả cho thấy khi thêm
2% khối lượng Exxelor (Ex) vào nhựa nền PP, độ bền kéo đứt, độ bền va đập và độ
kháng nước gia tăng trong khi mô đun kéo của vật liệu không thay đổi. Kết quả này
có được là do khả năng kết dính tại bề mặt tiếp xúc giữa các pha trong vật liệu
compozit được cải thiện đáng kể [73].
Nhóm nghiên cứu của GS. Trần Vĩnh Diệu, trung tâm nghiên cứu vật liệu
polyme, trường ĐH Bách Khoa Hà Nội [74-79], đã có nhiều nghiên cứu về vật liệu
compozit trên nền nhựa polypropylen gia cường bằng sợi thực vật. Cho rằng độ
bám dính giữa nền chất dẻo và sợi tự nhiên có cực có tác dụng quyết định đến tính
chất của compozit, nhóm nghiên cứu đã sử dụng các chất trợ tương hợp như MAPP
(polypropylen ghép anhydrit maleic) hay xử lý bề mặt sợi thực vật bằng anhydrit
axetic và acrylonitril. Khi so sánh tính chất cơ của vật liệu compozit trên cơ sở nhựa
polypropylen chứa sợi đay với sợi thủy tinh, nhóm nghiên cứu thấy rằng mặc dù độ
bền kéo và mô đun đàn hồi của sợi đay thấp hơn sợi thủy tinh nhưng mô đun riêng
của sợi đay lại cao hơn sợi thủy tinh và nếu so sánh dựa trên giá thành của mô đun
thì sợi đay lại cao hơn nhiều so với sợi thủy tinh. Ảnh hưởng của sợi đay và MAPP
lên độ bền kéo và bền uốn của PP đã được xác định. Khi đưa vào 50% trọng lượng
sợi đay tăng được độ bền uốn của PP nguyên sinh từ 31,33 Mpa lên 49,97 Mpa và
tăng mạnh lên đến 87,66 Mpa khi bổ sung 3% trọng lượng MAPP. Độ bền kéo
không tăng lên nhiều nếu không có MAPP. Tuy nhiên, khi có MAPP độ bền kéo
của compozit tăng lên khoảng 2 lần (từ 28,92 MPa lên 59,12 MPa).
Tương tự như vậy, khi sử dụng chất trợ tương hợp MAPP có hàm lượng
0,6% trọng lượng và sợi tre ngắn được xử lý bằng dung dịch NaOH, độ bền kéo, độ
bền uốn và độ bền va đập của compozit lần lượt tăng lên 24%; 23% và 40% so với
PP nguyên sinh. Nhóm tác giả cũng đã thực hiện quá trình axetyl hóa sợi tre và xác
định ảnh hưởng của quá trình này đến khả năng gia cường cho vật liệu compozit
trên cơ sở nhựa polypropylen. Quá trình axetyl hóa làm giảm khả năng hút ẩm của
sợi tre, tăng độ bám dính giữa sợi tre và nhựa nền PP. Vật liệu PC nhận được trên
cơ sở PP gia cường bằng sợi tre ngắn với hàm lượng 50% có độ bền kéo đạt cao
nhất (36,45 MPa) tăng 2% so với PP nguyên sinh.
39
Nhóm nghiên cứu của PGS. Ngô Kế Thế ở Viện Khoa học vật liệu có nhiều
nghiên cứu sâu về phản ứng biến đổi bề mặt các vật liệu khoáng bằng hợp chất silan
và ứng dụng chế tạo vật liệu polyme compozit [80-82]. Các nghiên cứu đã xác định
rõ ảnh hưởng của các yếu tố khác nhau đến quá trình biến tính bề mặt như : nhiệt
độ, thời gian, nồng độ hợp chất silan, môi trường phản ứng và quá trình polyme
hóa. Nếu các yếu tố như nhiệt độ hay môi trường phản ứng ảnh hưởng đến tốc độ
phản ứng ghép nối thì nồng độ hay thời gian ảnh hưởng đến hàm lượng chất ghép
nối trên bề mặt các hạt chất độn. Trong khi đó, quá trình polyme hóa quyết định đến
độ bền của lớp silan hóa trên bề mặt chất độn. Trong nghiên cứu xử lý bề mặt và
ứng dụng khoáng sericit cho vật liệu compozit trên cơ sở polypropylen, nhóm
nghiên cứu cho biết rằng độ bền kéo đứt của vật liệu đã bị suy giảm. Sử dụng các
hợp chất silan để biến đổi bề mặt sericit đã cải thiện mức độ suy giảm này. Trong 4
loại hợp chất silan nghiên cứu, vinyltrimethoxysilan có tác dụng gia tăng độ bền
kéo đứt của vật liệu compozit PP/sericit hơn cả, tương tác pha trong vật liệu cũng
được cải thiện rõ nét hơn.
Ở Việt Nam hiện nay, ứng dụng phương pháp phổ cộng hưởng từ hạt nhân
trạng thái rắn ss-NMR cũng như ứng dụng kỹ thuật phân tích nhân tố FA lên các dữ
liệu phổ thu được gần như chưa được đề cập trong các nghiên cứu về vật liệu nói
chung và vật liệu polyme compozit trên cơ sở PP nói riêng.
40
Chương 2. THỰC NGHIỆM
2.1. Nguyên vật liệu
2.1.1. Chất nền polyme
Chất nền polypropylen sử dụng trong nghiên cứu là loại isotactic
polypropylen thương mại mã Mosten GB003 của hãng Unipetrol, Cộng hòa Séc với
các tính chất :
- Chỉ số chảy : 3,2g/10 phút (với tải trọng 2,16kg ở nhiệt độ 230°C theo
tiêu chuẩn ISO 1133)
- Điểm chảy mềm : 158 °C (theo tiêu chuẩn ISO 306)
2.1.2. Chất độn
a. Chất độn hạt thủy tinh
Chất độn hạt thủy tinh với thành phần chính là oxit silic (SiO2) sử dụng trong
nghiên cứu là các hạt hình cầu với bề mặt nhẵn; kích thước hạt trung bình 20
µm; độ cứng 5,6 Mohs ; khối lượng riêng 2,46 g/cm3 ; có thành phần chính là SiO2.
Chất độn được cung cấp bởi SOVITEC, Pháp.
Chất độn hạt thủy tinh biến đổi bề mặt bằng dầu silicon là sản phẩm biến đổi
của phòng thí nghiệm gia công vật liệu polyme, Viện hóa học cao phân tử, Viện
Hàn lâm khoa học Cộng hòa Séc.
b. Chất độn canxi cacbonat
Có hai loại chất độn canxi cacbonat (CaCO3) với kích thước hạt khác nhau
được sử dụng. CaCO3 ký hiệu 1VA với kích thước hạt trung bình 1,7 µm và ký hiệu
15VA với kích thước hạt trung bình 12 µm. Cả hai loại đều được cung cấp bởi hãng
OMYCARB, Thụy Sĩ.
c. Chất độn khoáng talc
Khoáng talc có nguồn gốc từ Thu Ngạc, tỉnh Phú Thọ là một khoáng vật
silicat lớp của magie hydrat, có công thức là Mg3Si4O10(OH)2. Thành phần phần chủ
yếu là các oxit kim loại trong đó SiO2 chiếm 62,6% và MgO chiếm 32,16%. Đây là
loại bột khoáng có chất lượng cao, phù hợp làm nguyên liệu chất độn gia cường cho
vật liệu polyme.
41
Bảng 2.1: Thành phần hóa học của khoáng talc
STT Thành phần Hàm lượng (%)
1 SiO2 62,6
2 MgO 32,16
3 CaO 0,22
4 Al2O3 0,19
5 Fe2O3 0,15
6 K2O 0,02
7 Na2O 0,15
8 Mất khi nung 4,51
 Phân bố kích thước hạt khoáng talc được thể hiện ở hình 2.1. Kích thước
trung bình là 6,56 μm với Q90 = 15,875 μm.
Hình 2.1. Phân bố kích thước khoáng talc
Bột khoáng talc sử dụng trong luận án là sản phẩm tuyển tách của Viện Khoa
học vật liệu, Viện hàn lâm KH&CN Việt Nam.
2.1.3. Chất biến đổi bề mặt
Chất biến đổi Poly(dimethylsiloxane-co-methylphenylsiloxane) (dầu silicon)
có tỷ khối 1,05g/ml (ở 25℃) của hãng Sigma-Aldrich, công thức hóa học:
42
Chất biến đổi bề mặt vinyltrietoxysilan 98% ký hiệu Silquest A-151NT của
hãng Momentive (Thụy Sĩ) với công thức hóa học:
Chất biến đổi bề mặt metacryloxypropyltrimetoxysilan 98% ký hiệu Z-6030
của hãng DowCorning (Mỹ) với công thức hóa học :
CH2 C
CH3
C
O
O (CH2)3 Si OCH 3
OCH 3
OCH 3
Axit stearic tiêu chuẩn kỹ thuật với hàm lượng trên 95% của hãng Sigma-
Aldrich, công thức hóa học:
Axit oleic tiêu chuẩn kỹ thuật với hàm lượng trên 90% của hãng Sigma-
Aldrich, công thức hóa học:
2.1.4. Hóa chất khác
Dicumyl peroxit tiêu chuẩn kỹ thuật với hàm lượng trên 98% của hãng
Sigma-Aldrich, công thức hóa học :
43
2.2. Phương pháp chế tạo mẫu
2.2.1. Phương pháp biến đổi bề mặt chất độn
a. Biến đổi bề mặt hạt thủy tinh
- Biến đổi bề mặt hạt thủy tinh bằng hợp chất Vinyl silan [80, 81]:
Quá trình biến đổi bề mặt các chất độn khoáng với thành phần chính là oxit
silic được thực hiện theo quy trình đã được nghiên cứu bởi PGS. TS. Ngô Kế Thế
và cộng sự tại Viện Khoa học vật liệu, Viện Hàn lâm KH&CN Việt Nam. Các điều
kiện của phản ứng biến đổi đã được nhóm nghiên cứu khảo sát bao gồm: nồng độ
hợp chất silan, thời gian phản ứng, nhiệt độ phản ứng và quá trình polyme hóa.
Theo đó, với nồng độ hợp chất silan trong khoảng 1-2% dung dịch, phản ứng ngưng
tụ của các hợp chất silan có trên bề mặt chất độn đạt tới trạng thái bão hòa. Tương
tự là thời gian phản ứng tối ưu trong khoảng 4 giờ ở nhiệt độ phòng. Phản ứng biến
đổi bề mặt diễn ra tốt nhất ở nhiệt độ phòng, trong trường hợp nhiệt độ tăng, quá
trình chuyển động của các phân tử diễn ra nhanh hơn làm giảm khả năng ngưng tụ
của các phân tử silan trên bề mặt chất độn, làm giảm khả năng phản ứng của các
phân tử silan có trên bề mặt chất độn. Với quy trình này, hàm lượng hợp chất silan
có trên bề mặt chất độn sau quá trình biến đổi là 3,06%.
Quá trình biến đổi bề mặt với mỗi 100g thủy tinh bằng hợp chất silan được
tiến hành như sau: lấy 400ml etanol 96% vào cốc thủy tinh. Nhỏ từ từ dung dịch
axit axetic để điều chỉnh dung dịch tới pH = 4. Khuấy đều dung dịch, tiếp tục nhỏ từ
từ hợp chất vinyltrietoxysilan để được dung dịch chứa 2% theo thể tích hợp chất
silan. Sau khi hỗn hợp đồng nhất, cho từ từ 100g hạt thủy tinh vào khuấy đều. Hỗn
hợp được khuấy đều ở tốc độ không đổi và nhiệt độ phòng trong 4 giờ, sau đó lọc
tách lấy sản phẩm hạt thủy tinh biến đổi. Sấy sản phẩm trong tủ sấy trong 2 giờ ở
nhiệt độ 80ºC với áp suất khí quyển.
- Hạt thủy tinh xử lý bề mặt bằng dầu silicon
Sản phẩm hạt thủy tinh xử lý bề mặt bằng dầu silicon sử dụng trong nghiên
cứu là sản phẩm biến đổi của phòng nghiên cứu vật liệu nanocompozit, Viện Hóa
học cao phân tử, Viện Hàn lâm Khoa học Cộng hòa Séc.
44
b. Biến đổi bề mặt canxi cacbonat
Quá trình biến đổi bề mặt CaCO3 bằng các axit béo được thực hiện theo quy
trình đã được nghiên cứu bởi của các nhóm nghiên cứu của Zhi Cao [83]; S.
Mihajlovic [84] và W. Chengyu [85]. Quá trình biến đổi được thực hiện bằng
phương pháp ướt với mỗi 100g CaCO3 diễn ra như sau:
- Dung dịch 1: lấy 25ml dung dịch (dung môi nước) chứa 0,01 mol axit
stearic/axit oleic và 250 ml dung dịch (dung môi nước) chứa 0,014 mol NaOH.
Khuấy đều hỗn hợp ở 75°C cho đến khi các axit béo tan hoàn toàn theo phản ứng:
RCOOH
NaOH
RCOO
-
+ H
+
- Dung dịch 2: lấy 500 ml nước cất và được làm nóng đến 75°C. Thêm vào
100g CaCO3, khuấy đều theo phản ứng:
CaCO 3 + H2O HCO 3
- + Ca2+ + OH -
- Hai hỗn hợp được trộn lẫn vào nhau và khuấy đều 15 phút ở nhiệt độ 75°C.
Hỗn hợp được lọc qua phễu lọc và sấy khô ở 80°C trong 2 giờ. Quá trình phản ứng
giữa CaCO3 và các axit béo diễn ra theo phản ứng:
RCOO
- + H
+
+ H2OHCO3
-
+ Ca
2+
+ OH
-
RCOOCa
+
+ HCO3
-
+
c. Biến đổi bề mặt bột khoáng talc [82]
Quá trình biến đổi bề mặt với mỗi 100g bột khoáng talc bằng hợp chất silan
được tiến hành như sau: lấy 98g dung dịch etanol 96% vào cốc thủy tinh. Nhỏ từ từ
dung dịch axit axetic để điều chỉnh dung dịch tới pH = 4. Khuấy đều dung dịch, tiếp
tục nhỏ từ từ 2g hợp chất metacryloxypropyltrimetoxysilan để được dung dịch chứa
2% theo khối lượng hợp chất silan. Sau khi hỗn hợp đồng nhất, cho từ từ 100g bột
talc vào khuấy đều. Hỗn hợp được khuấy đều ở tốc độ không đổi và nhiệt độ phòng
trong 2 giờ, sau đó lọc tách lấy sản phẩm bột talc biến đổi. Sấy sản phẩm
